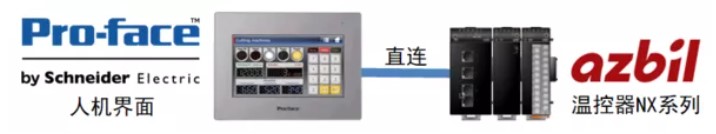

Pro-face人機界面與Azbil NX系列溫控器直連及實現相關功能的說明。
- 功能1. 畫面加密功能的實現步驟
- 功能2. 制作一個畫面實現與多個溫控器進行通訊
功能1. 畫面加密功能的實現步驟
1）先設置工程密碼，執行【Project】-【Information】-【Passwords】，勾選【Enable】，先設置超級用戶的密碼，如下圖所示：
- 功能1. 畫面加密功能的實現步驟
- 功能2. 制作一個畫面實現與多個溫控器進行通訊
功能1. 畫面加密功能的實現步驟
1）先設置工程密碼，執行【Project】-【Information】-【Passwords】，勾選【Enable】，先設置超級用戶的密碼，如下圖所示：

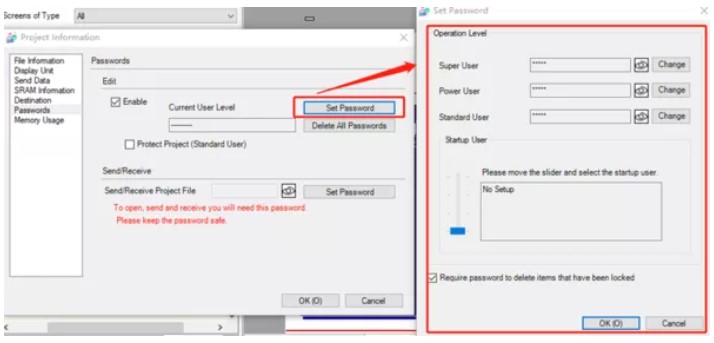

2）超級用戶的密碼設置完成后，點擊【Set Password】，先輸入超級用戶的密碼，之后就能設置高級用戶和標準用戶的密碼，且啟動用戶設置保持默認，如下圖所示：
3）當相關密碼設置完成，對基本畫面進行密碼鎖定時有以下兩種方法：
方法1：

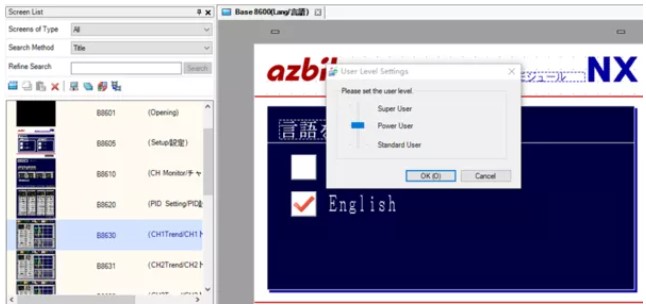

① 選擇一個基本畫面，右擊選擇【Lock Password】，選擇操作級別，點擊【OK】，保存并關閉工程，如下圖所示：

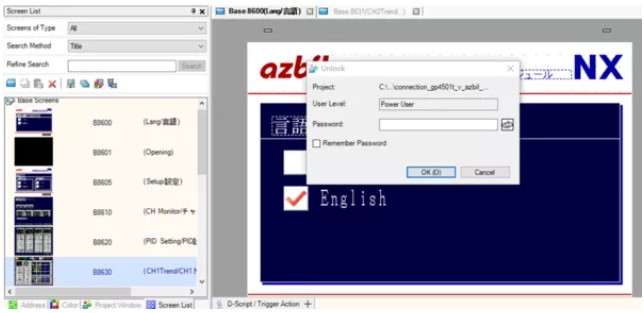

② 再次打開工程，在畫面列表里雙擊此基本畫面，需要輸入正確的密碼，才能打開和編輯畫面，否則只能在畫面列表里看到此畫面的縮略圖
方法2：

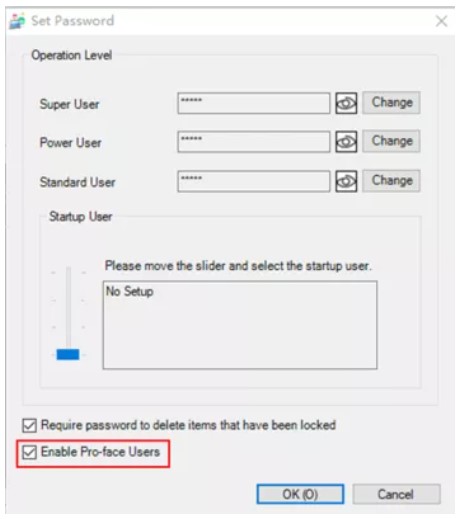

① 在設置密碼界面，同時按下Shift+P+F，會出現【Enable Pro-face Users】選項，勾選這個選項，并點擊【OK】，如下圖所示：

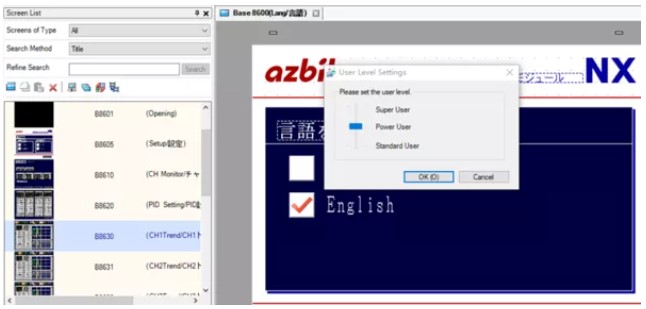

② 選擇一個基本畫面，右擊選擇【Lock Password】，選擇操作級別，點擊【Pro-face Lock】，保存并關閉工程， 如下圖所示：

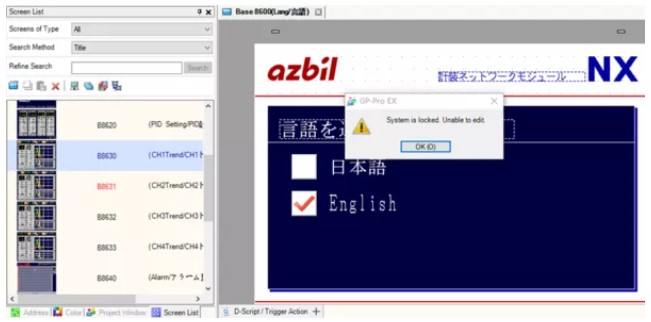

③ 再次打開工程，在畫面列表里雙擊此基本畫面，會有不支持編輯的提示，否則只能在畫面列表里看到此畫面的縮略圖
功能2：制作一個畫面實現與多個溫控器進行通訊(以與2個溫控器連接為例)

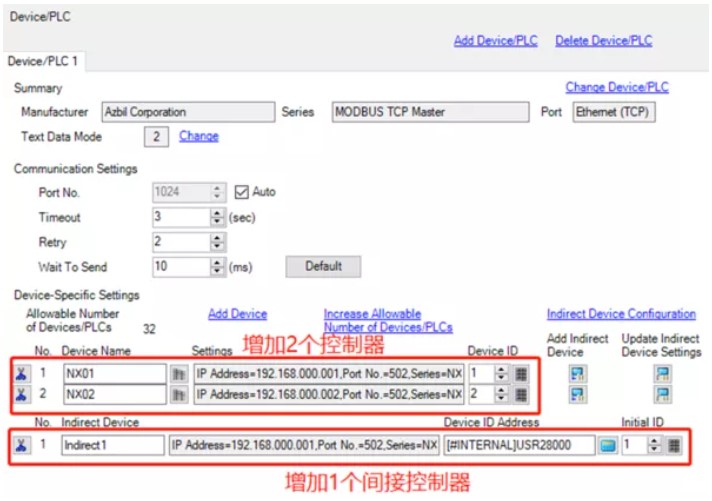

1）增加2個不同IP地址的控制器和1個間接控制器，并設置設備ID地址為USR28000，初始設備ID為1。
2）對基本畫面上的部件設置地址時，控制器選擇【Indirect1】，那么只要對字地址USR28000進行賦值就能實現切換通訊的控制器。
3）當USR28000=1，觸摸屏與IP地址為192.168.0.1，即設備ID為1的溫控器進行通訊；當USR28000=2，觸摸屏與IP地址為192.168.0.2，即設備ID為2的溫控器進行通訊。
【詳情見下圖所示】
