※1：Insulated Gate Bipolar Transistor（IGBT）Intelligent Power Module(IPM）
1．背景
制造業企業不斷引進有助于實現生產現場自動化的數控機床和機器人來提高生產力，在全球變暖的背景下，如何使生產設備更加節能已經成為制造業企業面臨的課題。
作為一款功率半導體產品，IGBT模塊是一種通過開關（斷電和通電）改變電壓和頻率并對交流電、直流電等進行電力轉換的電子零部件。IGBT-IPM是一種具有自我保護功能的IGBT模塊，能夠防止因過電流、過熱等引起的故障，因此在需要高度可靠性的數控機床和工業機器人等設備中得到了廣泛應用。
本公司此次發售了搭載新第7代“X系列”芯片的“X系列IGBT-IPM”，并將憑借行業頂 級的低損耗性能助力生產設備節能。新產品將于12月投入量產，將以自動化發達的日本國內和中國為中心向全球市場推廣。
2．產品特點
①憑借低損耗性能實現生產設備節能
本產品搭載了全新的第7代IGBT芯片，該芯片相對第6代IGBT芯片進行了厚度減薄和表面結構微化等改進，擁有較高的低損耗性能。此外，常規功率半導體的開關速度會隨著工作溫度升高而變慢，從而使得損耗增大。但新產品通過控制驅動IGBT的IC，能夠在高溫條件下保持開關速度，從而降低了損耗。
與老款產品（V系列IGBT-IPM）相比，本產品在變頻器工作時的損耗降低了約10％，此外，通過抑制損耗引起的發熱，能使得設置面積相對老款產品實現接近54％的小型化，從而有助于生產設備的節能和小型化。
②領 先行業搭載溫度警示輸出功能，有助于設備穩定運行
IGBT-IPM搭載了IGBT芯片過熱保護功能。本產品在IGBT芯片溫度超過175℃時，IGBT-IPM就會向設備的控制裝置（控制器等）發出報警信號，與此同時，停止開關動作，從而將IGBT-IPM的故障防范于未然。
此外，本產品還領 先行業搭載了“溫度警示輸出功能”，一旦IGBT芯片溫度超過150℃就會發出報警信號。從IGBT芯片發出報警信號到觸發過熱保護的175℃期間，開關動作可以持續，因此操作人員能夠通過設備的控制裝置在任意時點關停生產設備進行維修。這樣可避免生產設備突然停機，有助于設備的穩定運行。
3．主要用途
數控機床、通用伺服器、工業機器人、商用空調、電梯等

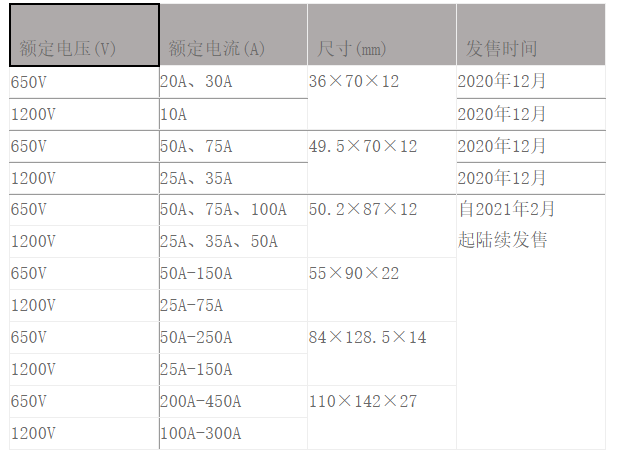

4．主要規格
